通常不太注意弱電井內的橋梁和電纜敷設。由于這項工作沒有對外公開，我們將不予理會。當甲方要求時，我們會做的。當主管要求時，我們會再做一次。那么，弱電井電纜橋架安裝規范有何要求?

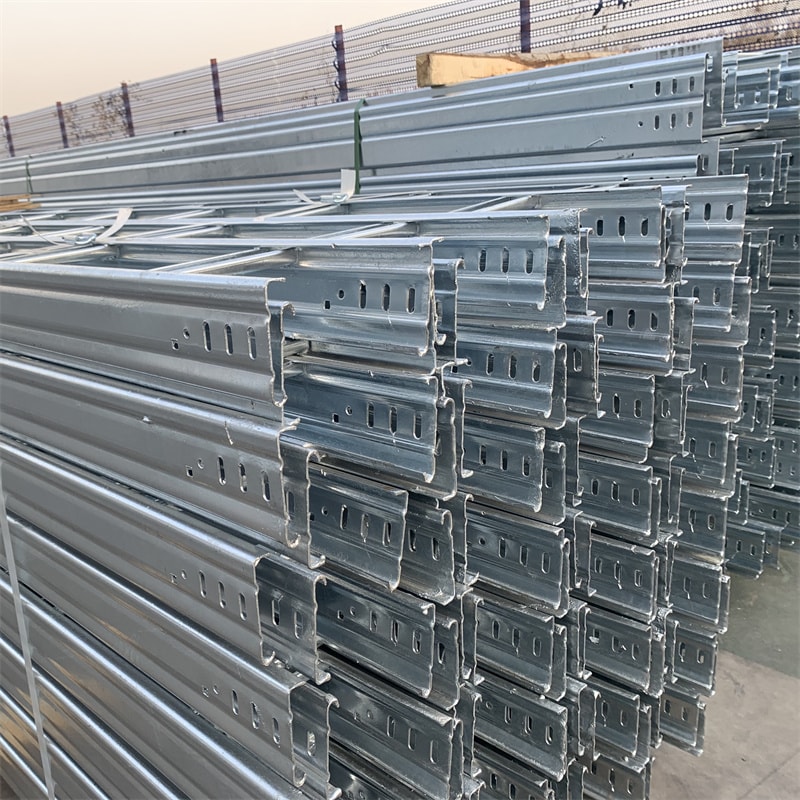

　　弱電井電纜橋架安裝規范有何要求

　(1) 操作條件

　　1、土建墻體結構施工水平線已彈好，墻面抹灰、面層已完成。

　　2、對電纜橋架及樓板預留孔洞進行了加工，對安裝防火隔板的埋件進行了整理。

　　3、電纜橋架安裝所需支架及其它附件已加工完畢。

　　(2) 材料要求

　　1、電纜橋架應直，無明顯變形，支架應牢固焊接，無明顯變形，沖裁誤差應在5mm以內，切口無卷曲毛刺。

　　2、阻火材料(防火枕)和防火涂料應為國家認可的產品。

　　3、井內配電箱應有出廠合格證、生產許可證、“CCC”認證標志、認證證書復印件和試驗記錄。

　　4、電線、電纜及附件應為符合現行國家技術標準的產品，并應有出廠合格證、“CCC”認證標志和認證證書復印件。電線電纜也要有生產許可證。

　　5、電井用輔助材料：鉆頭、焊條、調和漆、焊料、助焊劑、橡膠絕緣帶等。

　　6、金屬膨脹螺栓：根據設備的允許拉剪力和安裝孔徑確定。

　　7、接線端子：根據導線截面和根數選擇相應規格的接線端子。

　　(3) 主要機具

　　一、活動扳手、虎鉗、磨床、鋼鋸、鋸條、電焊機、穿線機、手動彎管機、液壓彎管機、平銼、圓銼、半圓銼、壓力箱、電烙鐵、電爐、錫罐、噴燈、錫勺、搖表、高腳凳等。

　　弱電二井電纜橋架安裝規范有何要求。質量要求

　　弱電井電纜橋架安裝規范有何要求三、工藝流程

　　確定電纜橋架-固定支架-橋架安裝-配電箱固定位置

　　弱電井電纜橋架安裝規范有何要求?四、 操作過程

　　(1) 確定電纜槽位置

　　一、電纜橋架應敷設在安全、干燥、易于操作的電氣豎井內。

　　二、根據圖紙?jiān)O(shè)計位置，計算空間尺寸是否滿足運行距離的要求，特別是豎井內橋梁、配電箱多、尺寸大、管線多的情況下，布置往往比較困難，因此必須仔細檢查尺寸。

　　三、檢查井道地面預留孔位置是否合適，若不合適，應及時修整，直至自上而下垂直。

　　(2) 固定支架

　　一、固定橋架的支架采用廠家配套產品，距地高度1500-2000mm，用膨脹螺栓固定。

　　二、橋梁下部采用10槽鋼固定，槽鋼與墻體的距離不小于50mm。地板上的預留孔應與孔內埋件焊接或用膨脹螺栓與地板固定。槽鋼上固定2根50×50×5角鋼，與橋梁直接連接固定。

　　三、地板下有固定防火隔板和支撐防火枕的埋件。

　　四、電氣豎井橋架固定用支架、槽鋼固定方法見圖5-29。電纜支架全長應有良好的接地，即支架與墻上的預埋接地件焊接。

　　(續)電氣豎井內電纜配線垂直安裝 。

　　(3) 橋梁安裝

　　一、橋架與鋼管的連接用專用鎖緊螺母固定，并有跨接地線。

　　二、當直線鋼索橋超過30m時，應設伸縮縫，伸縮縫應采用伸縮縫板或伸縮縫連接。(4) 電纜敷設

　　一、橋架就位后，即可敷設電纜。根據設計要求，在橋上敷設的電纜應排列整齊，盡量避免交叉。鋪設時應按適當間距固定，同時設置標志牌。電纜終端頭和豎井兩端應設標志牌。標志牌上應標明行號。如無編號，應注明電纜型號、規格及起止位置：字跡清晰，不易脫落，規格統一，耐腐蝕，懸掛牢固。終端頭和接頭處應留有備用電纜長度。

　　二、電纜進入井、盤、柜、穿管時，進出口應關閉，管口應密封。敷設在豎井內的麻護套電纜，應剝除麻護套，鎧裝應防腐。

　　三、電纜穿過豎井后，應用防火枕木嚴密密封。結構施工時埋在樓板底部的埋件用于固定防火隔板，防火隔板采用4mm厚鋼板制作。防火軌枕有三種規格，其中I型為32o×120×25，II型為160×120×25，III型為160×75×25。根據預留洞的大小和橋梁的尺寸選擇防火枕的類型。在防火隔板上放置防火枕時，應排列整齊，靠近電纜，使防火枕與電纜的間隙不大于1cm，防火枕的厚度不小于24cm。施工前應將密封部位清理干凈。

　　(5) 配電箱安裝

　　1、如果管道隱蔽，接線應穿過配電箱背面的孔。如果管道外露，布線應穿過底部的孔。

　　2、箱體與鋼管之間采用塑料銅線和跨接地線。鋼管采用焊接鋼管時，應在鋼管上焊接接地螺栓作為鋼管的跨接地，導線兩端的線鼻子應用螺栓壓接。鍍鋅鋼管采用專用卡箍連接。在配電箱中，接地線壓接在PE總線端子上。不要從接線盒接地保護端子串聯。

　　3、配電箱應有明顯可靠的接地。帶器具的鐵板、帶器具的門應設置明顯可靠的裸銅編織線作為接地保護線。配電箱中的PE線不得串接。

　　4、與配電箱連接的明配管應采用管卡固定，距地200mm處應有一固定點，距進線箱200mm處應有一固定點，管卡應與管徑相匹配。

　　5、配電箱上的電動工具、儀表應牢固、平整、整齊，間距均勻，鋼接線端子無松動，開關靈活，零件齊全。

　　6、配電箱安裝應牢固、平整，其垂直度允許偏差為3mm。

　　7、電氣豎井金屬線槽及配電箱安裝 。

　　披露內容：

　　弱電井電纜橋架安裝規范有何要求?

　　1、電纜沿橋敷設應在管道、空調工程基本施工完畢后進行，以防其他專業施工時損壞電纜。

　　2、電纜兩端的門窗應安裝并上鎖，防止電纜丟失或損壞。

　　弱電井電纜橋架安裝規范有何要求六、質量問題應注意的問題

　　1、沿橋梁敷設電纜時，應防止電纜雜亂、不規則、交叉嚴重。電纜敷設前，應提前布置電纜，繪制布置圖，并按圖施工。電纜敷設時，一根敷設，一根布置，一根夾緊。

　　2、電纜彎曲半徑不符合要求。電纜橋架施工時，應事先考慮電纜路徑，以滿足橋架上敷設的較大截面電纜的彎曲半徑要求，并考慮電纜布置位置。

　　弱電井電纜橋架安裝規范有何要求

　　安全注意事項

　　1、電纜橋架安裝完畢后，不得有人在其下方停留。進入現場應戴安全帽。

　　2、人字梯必須牢固，并在距梯腳40-60cm處設拉繩，以防劈裂。單梯上端系牢，下端有人支撐。

　　3、電氣設備和電動工具的使用應采取可靠的保護接地(接零)措施。鉆孔時應戴防護眼鏡，不得站在工作場所下方。
